問題本文

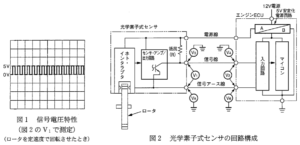

クランク角センサなどに用いられている図1の信号電圧特性をもつ図2の光学素子式センサ回路に関する記述として、不適切なものは次のうちどれか。

（1）
ロータを回転させたとき、V1とV2に規定の信号電圧が発生し、かつ、等しければ、信号線と信号アース線は正常だと考えられる。V1とV2の電圧値が異なる場合、信号線の断線、信号アース線の断線が考えられるが、電源線の断線は考えられない。

（2）
ロータを回転させたとき、V3とV4に規定の信号電圧が発生し、かつ、等しければ、信号線は正常だと考えられる。V3とV4の電圧値が異なる場合、信号線の断線が考えられるが、信号線と信号アース線との線間短絡は考えられない。

（3）
ロータを回転させたとき、V5とV6の電圧値が異なる場合、信号アース線の断線、信号アース線の抵抗の増大が考えられるが、V6からエンジンECU内の入力回路までの断線は考えられない。

（4）
ロータを回転させたとき、V1に規定の信号電圧が発生しない場合、光学素子式センサの異常、電源線の断線、電源線の短絡（地絡）、信号線の短絡（地絡）、エンジンECU本体の異常が考えられるが、信号アース線の断線は考えられない。

(4)
ロータを回転させたとき、V1に規定の信号電圧が発生しない場合、光学素子式センサの異常、電源線の断線、電源線の短絡（地絡）、信号線の短絡（地絡）、エンジンECU本体の異常が考えられるが、信号アース線の断線~~は考えられない。~~も考えられる。

(1)

図の回路において、もし電源線が断線していれば、V1とV2はそれぞれ0Vとなるため、電源線の断線は考えられません。よって適切な選択肢です。

(2)

信号線と信号アース線が線間短絡していると、V3とV4もともにアース側と同電位となり0Vとなるため、V3とV4も同じ電圧となります。よって線間短絡は考えられず適切な選択肢です。

(3)

V6からエンジンECU内の入力回路までに断線が発生している場合、V5とV6の電圧が同じ5Vとなり、断線は考えられません。よって適切な選択肢です。
